注 1：NBIoT 信号变弱、仪表故障会缩短电池寿命。

1、静态式超声传播时差检测原理，用水量精确计量

2、电子传感技术，无任何机械运动部件，计量性能长期稳定不会下降

3、极低起始流量，满足滴水计量要求

4、极宽量程范围，适用于各种用水条件

5、极低压力损失，有效降低管网能耗

6、实时数据传输，可用于泄漏检测与管网监测

7、内嵌反复启停用水数学模型，解决动态用水偏差问题

8、气泡可检测、可识别，不影响计量精度

9、内置数据存储，可追溯使用期内水表运行状态以及数据记录

10、水表通过 NB-IoT、LoRa、Mbus 等方式与平台进行通信，实现数据上下传业务

安装条件

（1）水表规格应按管道水流量条件选择，不能单纯以管道口径确定水表口径。

（2）水表安装地点应防止暴晒及冷冻，同时应避免污染和水淹，防止污物进入水表内部。

（3）水表安装前需将管路冲洗干净，清除管道内石子、泥沙等杂物后再安装水表，并移除水表入水口及出水口处安装的密封罩。

（4）水表安装后的水流方向在表体上通过箭头进行指示，若水表反向安装将不进行计量。

（5）与水表连接的管接头应至少满足 MAP16 的耐压强度，且安装时螺纹需部分外露，以避免缩胀效应导致表体损坏。连接管必须与水表平行安装。

（6）建议安装 T30 水表时使用 EPDM 密封圈，安装 T50 水表时安装 PTFE 密封圈，且密封圈必须为全新。

（7）水表的安装环境应避免阳光直射，且远离酸、碱、易燃、易爆及腐蚀性物品，并防止强烈电磁场干扰。

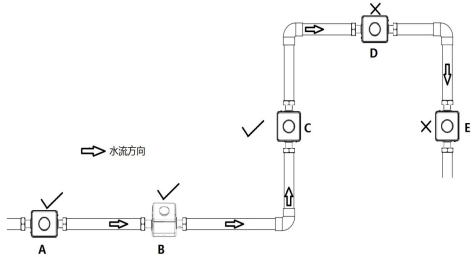

安装角度

超声智能水表任意角度安装均可正常工作，但倾斜安装会导致计量精度发生变化，推荐采用水平及垂直的安装方向，正确的安装方式建议如下：

A：水平侧 90 度安装：推荐的安装方式

B：水平侧 45 度安装：推荐的安装方式

C：水表从下至上的垂直安装：推荐的安装方式

D：管网顶部水平安装：不推荐的安装方式

E：水表从上至下的垂直安装：不推荐的安装方式

直管段要求

正常情况水表无需额外安装前后直管段即可满足计量精度要求，然而在水流扰动恶劣情 况下加装水表前直管段是必须的，前直管段的长度应符合流动剖面敏感度等级 U10 的要求。

工作压力

水表前静压力应不低于0.03MPa，以避免漩涡的产生导致计量精度的变化。

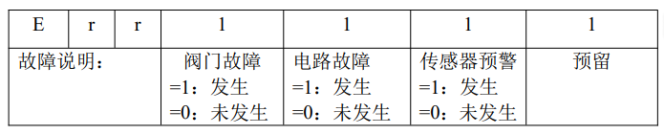

故障代码说明

水量显示精度

累积体积显示单位为 m3，用户模式显示分辨为 0.001m3（即 1L)，数据范围 0 ~99999.999m3，检定模式显示分辨为 1mL，数据范围 0 ~99.999 999m3 。 瞬时流量显示单位为 m3 /h，显示分辨力 0.001m3 /h（即 1L/h），数据范围±9.999m3 /h。

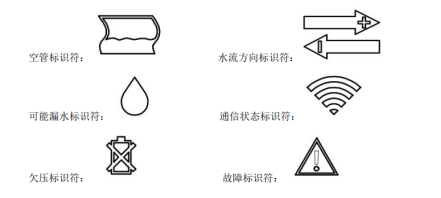

状态标识符说明

储存

水表内置非易失性存储器可在水表寿命周期内保存计量数据，且保存周期不少于 10 年。

历史数据： 存储昨日 0-23 点的水量数据。

存储最近 30 天每天 0 点水量数据。

存储最近 12 个月每月 1 号水量数据。

通信

超声智能水表配置数字化的数据通信接口，可远程传输水表内部存储的各项用户数据，详细的数据通信接口技术文档可直接联系我司索取相关资料。

可通过触控按键触发 NBIoT 通信，按触摸键 4-8 秒，松开，NBIoT 会主动触发一次通信，通信时通信状态标识符会闪烁，通信成功 LCD 显示切换到 RSRP 值显示。每天最多可允许触发 15 次通信。

进入检定模式

按触摸键 10-14 秒，松开，水表进入检定模式，也可通过通信报文进入。

退出检定模式

在检定模式下，有两种方式可退出检定状态： 1）连续触发按键 10-14 秒，松开，水表退出检定模式。 2）检定状态持续 4 小时后，会自动退出检定状态。

检定说明

进入检定模式后水表累积体积读数最小分辨力变更为 0.000001m3（既1mL）。
